An hozzáférési nyílás olyan padlóba, mennyezetbe, falba vagy tetőbe épített panel, ajtó vagy nyílás, amely rejtett terekbe – például mászóterekbe, padlásterekbe, mechanikus aljzatokba vagy közművekbe – jut be a környező szerkezetek lebontása nélkül. A megfelelő bejárati nyílás többórás költséges karbantartási munkát takarít meg, és számos építési szabályzat előírja a rejtett mechanikai és elektromos rendszerek esetében. Ez az útmutató ismerteti az összes fő típust, a rájuk vonatkozó szabványokat, az alkalmazáshoz megfelelő sraffozás kiválasztását, valamint a telepítés és karbantartás bevált gyakorlatait.
A bejárati nyílások átjáróként szolgálnak a foglalt terek és a rejtett infrastruktúra között. A vízvezeték-elzárószelepek, az elektromos csatlakozódobozok, a HVAC-csatornák és a szerkezeti ellenőrzési pontok a rutinszerű szervizelés során nyílásokon alapulnak. Nélkülük minden karbantartási hívás felszakítja a kész felületeket – ez növeli a javítási költségeket, amelyek gyorsan meghaladják az eredeti sraffozási árat legalább ötszörösére.
A kényelemen túl a hozzáférési nyílások kritikus biztonsági és kódfunkciókat is ellátnak:
Kereskedelmi épületekben a megfelelő hozzáférési nyílások biztosításának elmulasztása sikertelen ellenőrzéseket, a projekt késedelmét és jelentős pénzbírságot eredményezhet – a szigorú végrehajtást alkalmazó joghatóságokban esetenként meghaladhatja a 10 000 dollárt szabálysértésenként.
A hozzáférési nyílások elsősorban a felszerelési helyük és az adott környezet teljesítménykövetelményei alapján vannak kategorizálva. E kategóriák megértése minden specifikációs döntés kiindulópontja.

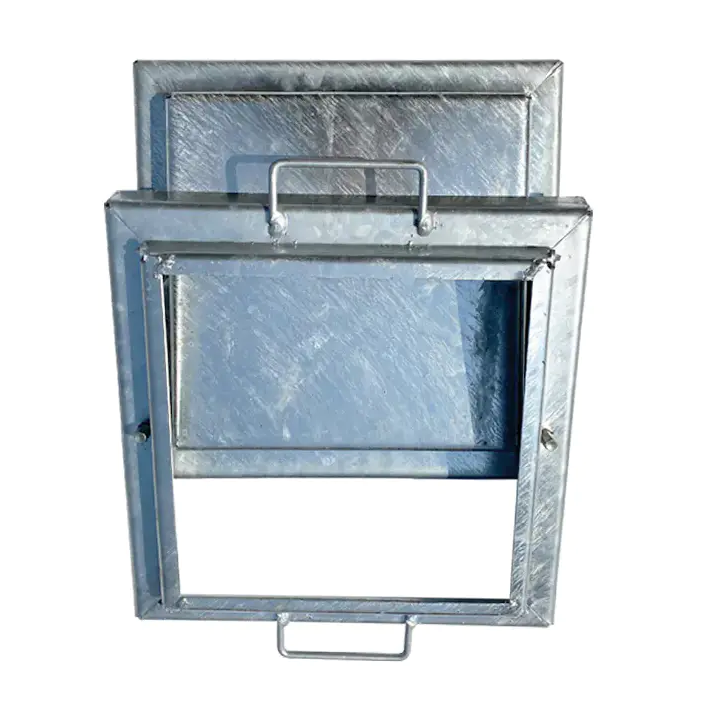

A padlónyílásokat úgy tervezték, hogy ellenálljanak a gyalogos forgalomnak és ipari környezetben a targoncaterhelésnek. Süllyesztett burkolattal készülnek, így egy síkban helyezkednek el a környező felülettel. A leggyakoribb keretanyagok közé tartozik a tűzihorganyzott acél (kültéri vagy nedves területekhez) és az alumínium (súlyérzékeny alkalmazásokhoz). A kereskedelmi épületek szabványos egyszárnyú padlónyílása általában 24 × 24 hüvelyk méretű, bár a nagy felszerelésekhez akár 96 × 96 hüvelykig terjedő egyedi méretek is rendelkezésre állnak.

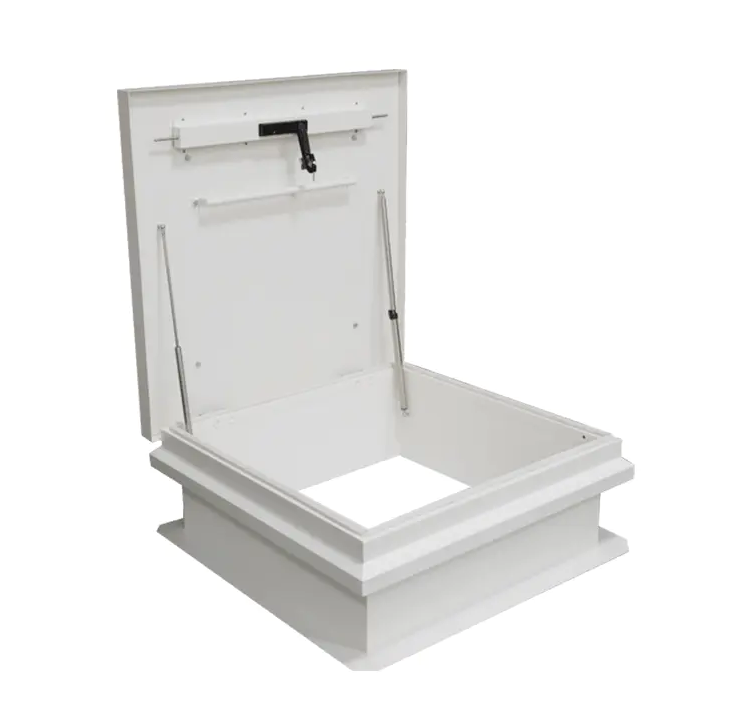

A tetőnyílások biztonságos, időjárásálló hozzáférést biztosítanak a háztetőkhöz HVAC-karbantartás, antennaszerviz és vészkijárat céljából. Vízállónak, termikusan töröttnek kell lenniük a páralecsapódás elkerülése érdekében, és elég erősnek kell lenniük ahhoz, hogy ellenálljanak a szél felfutásának. Az ANSI/SPRI WH-1 a tetőtéri nyílások szélellenállásának ipari szabványa. A jól meghatározott tetőablak tartalmaz egy nyomórugó-asszisztens mechanizmust – a legtöbb modell 75°-ban tartja nyitva az ajtót egy 50 mph-ig terjedő szélsebességű tartó karral.
Ezeket a paneleket rejtett vízvezeték-, elektromos- és HVAC-alkatrészek eléréséhez használják lakossági és kereskedelmi belső terekben. A gipszkarton gyöngykeretek lehetővé teszik a panelek síkba vakolását és festését, hogy illeszkedjenek a környező falhoz, így szinte láthatatlanok. A szabványos lakossági méretek a következők: 12 × 12 hüvelyk, 14 × 14 hüvelyk és 22 × 30 hüvelyk (ez utóbbi a minimálisan ajánlott a személyzet belépéséhez a legtöbb kód esetében).
A tűzveszélyes nyílásokat az UL 10B (pozitív nyomás) vagy az UL 10C (semleges nyomás) szabványok szerint tesztelik, és a környező szerelvényhez igazodó óránkénti besorolást kapnak – jellemzően 1 vagy 1,5 órát. Duzzadó tömítéseket tartalmaznak, amelyek megemelt hőmérsékleten kitágulnak, hogy megakadályozzák a füst és a láng terjedését. Nem minősített panel tűzveszélyes összeállításba telepítése kódsértést jelent, amely érvénytelenítheti a teljes összeállítás listáját.
Az energiahatékony épületekben és hideg éghajlatú alkalmazásokban használt nyílások folyamatos kerületi tömítésekkel és merev szigetelőmagokkal rendelkeznek, amelyek R-értékei jellemzően R-5 és R-20 között mozognak. Passzívházakban vagy nettó nulla értékű projektekben a szigeteletlen tetőtérnyílás aránytalanul nagy részét teheti ki a teljes hőveszteségből – a vizsgálatok azt mutatják, hogy egyetlen 22 × 30 hüvelykes szigeteletlen nyílás annyi hőt veszíthet, mint egy 9 négyzetméteres szigeteletlen falrész.
| Írja be | Tipikus helyszín | Key Standard | Közös mérettartomány | Tipikus terhelési besorolás |
|---|---|---|---|---|
| Padlónyílás | Beton/acél burkolatok | ANSI A117.1, IBC | 24 × 24 hüvelyk – 96 × 96 hüvelyk | 300 – 2500 font |
| Tetőnyílás | Lapos / alacsony lejtős tetők | ANSI/SPRI WH-1 | 24 × 36 hüvelyk – 36 × 60 hüvelyk | Szélemelkedés minősített |
| Fali/mennyezeti panel | Gipszkarton / vakolat | IBC 1209 | 6 × 6 hüvelyk – 48 × 48 hüvelyk | N/A (nem szerkezeti) |
| Tűzálló nyílás | Tűzálló szerelvények | UL 10B / UL 10C | 12 × 12 hüvelyk – 36 × 36 hüvelyk | 1 óra / 1,5 óra értékelés |
| Szigetelt nyílás | Tetőtér/hideg terek | IECC, ASHRAE 90.1 | 22×30 hüvelyk – 30×54 hüvelyk | R-5-től R-20-ig |
A rossz sraffozás kiválasztása kódsértéshez, idő előtti meghibásodáshoz vagy nem megfelelő hozzáféréshez vezet. Mielőtt bármilyen terméket meghatározna, értékelje a következő tényezőket.
A gyalogos területeken lévő padlónyílásoknak legalább 300 font élő teherbírásra van szükségük. A járműterületeken H-20-as autópálya-terhelésre (tengelyenként 32 000 fontig) besorolt nyílásokra van szükség. Mindig a méret előtt adja meg a terhelési osztályt, mert a szerkezeti keretmélység jelentősen változik a névleges értékek között.
Az anyagválasztás az expozíciós környezettől függ:
A személyzet hozzáféréséhez a szabad nyílásnak (nem a keret külső átmérőjének) legalább 22 × 30 hüvelyk méretűnek kell lennie IBC-nként és a legtöbb joghatósági kódonként. A felszereléshez való hozzáférést a legnagyobb alkatrész körül kell méretezni, amelyen át kell haladni – adjon hozzá legalább 4 hüvelyk szabad helyet a berendezés burkolatának minden oldalán. Óvatosan mérje meg a durva nyílást; A keretkarimák oldalanként általában 2–4 hüvelykkel adják meg a névleges sraffozási méretet.
A nyilvános vagy félnyilvános területeken lévő hozzáférési nyílásoknak felhatolásbiztos hardverrel kell rendelkezniük. Az opciók közé tartoznak a kulcsos hengerzárak, a rugós feszítőzárak és a lakatzárak. A kritikus infrastruktúrában (vízkezelés, elektromos alállomások) a nyílások gyakran kettős reteszelő mechanizmust és kitörésgátló éleket tartalmaznak. A kijárati követelmények hatálya alá tartozó tetőnyílások esetében az IBC 1010. szakasza értelmében a belülről kulcs nélkül nyíló pánikszerelvény kötelező.
A kondicionált épületekben a szigeteletlen nyílás közvetlen energiabüntetést jelent. Az ASHRAE 90.1-2022 előírásainak való megfelelés érdekében a 3–8. klímazónában a padlás- és mászóterű nyílásoknak meg kell felelniük a környező szerelvénynek megfelelő minimális szigetelési értékeknek. Az akusztikus besorolású sraffozások – 35 és 52 közötti STC-besorolással – olyan felvételi stúdiókhoz, egészségügyi létesítményekhez és szerverszobákhoz vannak előírva, ahol a hangszigetelés kritikus fontosságú.
Még egy jól meghatározott sraffozás is idő előtt meghibásodik vagy biztonsági kockázatokat jelent, ha helytelenül van felszerelve. Kövesse ezeket az irányelveket a megbízható, hosszú távú teljesítmény érdekében.
A durva nyílásnak négyzet alakúnak kell lennie, és 1/8 hüvelyk (1/8 hüvelyk) pontossággal 4 láb felett kell lennie. A padlónyílások betonszegélyeinek legalább 28 napig kell keményedniük a keret rögzítése előtt, vagy használjon nem zsugorodó habarcsot a hézagok kitöltésére. Tetőnyílások esetén a járdaszegély magasságának legalább 8 hüvelykkel a kész tetőfedő felület felett kell lennie az NRCA irányelvei szerint, hogy megakadályozzák a víz behatolását.
A rögzítőcsavarokat vagy hegesztőlapokat úgy kell méretezni, hogy a tervezett terhelést átvigyék a környező szerkezetre. Gyakori hiba, hogy a födémkereteket nem szerkezeti fedőlemezekhez rögzítik, nem pedig az alatta lévő szerkezeti födémhez – ez a keret megsüllyedését vagy terhelés alatti elfordulását eredményezheti. Falazati alkalmazásokhoz használjon rozsdamentes acél vagy tűzihorganyzott dübeleket, hogy megakadályozza a galvanikus korróziót a csatlakozási pontokon.
A tetőablak szivárgásának leggyakoribb oka a tetőfóliával való nem megfelelő integráció, nem pedig a hibás nyílás. A membránnak a tetőfedő gyártójának követelményei szerint fel kell fednie a járdaszegélyt – általában legalább 6 hüvelykes függőleges láb. Vigyen fel villogó szalagot az összes sarkra és varrásra. Soha ne hagyatkozzon kizárólag a tömítésre a járdaszegély és a fedélzet csatlakozásának tömítéséhez.
A telepítés után teszteljen minden működő alkatrészt:
A bejárati nyílásokat gyakran figyelmen kívül hagyják az épület rutinszerű karbantartása során, ami beszorult zsanérokhoz, korrodált keretekhez és sérült tömítésekhez vezet – mindezt a lehető legrosszabb pillanatban fedezik fel. A strukturált ellenőrzési program megakadályozza a vészhelyzeti hibákat.
Cserélje ki a nyílást, ha: a kereten átmenő korrózió vagy szerkezeti deformáció látható; a vasalat beállítását követően az ajtó már nem záródik be teljesen; a tűzjelző címke hiányzik vagy olvashatatlan (a szerelvény elveszti UL-listáját); vagy a sraffozás megelőzi az Ön tartózkodási helyére vonatkozó jelenlegi kódkövetelményeket. Egy szabványos kereskedelmi sraffozás csereköltsége – jellemzően 200–1500 dollár típustól és mérettől függően – jóval alacsonyabb, mint egy nem megfelelő vagy meghibásodott egység felelőssége.
A tapasztalt vállalkozók és létesítményvezetők továbbra is ugyanazokkal a visszatérő hibákkal találkoznak. Ezek előzetes ismerete megakadályozza a költséges utómunkálatokat.
Lakóépületekben a legkritikusabb nyílások a tetőtér (minimum 22 × 30 hüvelyk szabad nyílás az IRC R807.1 szerint), a kúszótér (minimum 18 × 24 hüvelyk IRC R408.4 szerint) és a fürdő- vagy konyhai nyílászárók a vízvezeték-szelepek mögött. A környező szigeteléssel egyező R-értékkel rendelkező szigetelt tetőtéri nyílások csökkentik a hőveszteséget, és egyre inkább előírják a 4-es és magasabb klímazónák energiakódjai.
A nagyobb épületek a tervezési szakaszban tervezett nyílások koordinált mátrixára támaszkodnak. A gépészmérnökök általában a sraffozások helyét a tükrözött mennyezeti terveken és alaprajzokon határozzák meg a szerződési dokumentumok részeként. Egy közepes méretű kórház például több mint 200 egyedi hozzáférési panelt tartalmazhat, amelyek vízvezeték-, orvosi gáz-, elektromos- és HVAC-rendszereket szolgálnak ki – mindegyiket úgy kell kiválasztani, hogy megfeleljen a környező szerelvény teljesítménykövetelményeinek.
A szennyvíztisztító telepek, erőművek és alagutak nagy teherbírású padlónyílásokat használnak, amelyek ellenállnak az állandó gyalogos forgalomnak, a vegyi anyagoknak való kitettségnek és esetenként a járműterhelésnek. A keret körül süllyesztett lefolyócsatornák megakadályozzák a víz beszivárgását. Az OSHA 1910.146 által szabályozott zárt térbe való belépési (CSE) forgatókönyvekben a nyílás méreteinek és a megközelítési geometriának hozzá kell igazodnia a teljes egyéni védőfelszereléshez, beleértve a független légzőkészüléket is.
