Gipszkarton hozzáférési panelek: típusok, méretek, telepítés és gyakori hibák

Gipszkarton hozzáférési panelek gipszkarton falakba vagy mennyezetekbe szerelt, süllyesztett ajtók, amelyek rejtett karbantartási hozzáférést biztosítanak a vízvezeték-szelepekhez, elektromos csatlakozódobozokhoz és HVAC-vezérlőkhöz. A hordozóhoz vagy a környezethez nem megfelelő panel megadása az egyetlen leggyakoribb oka a kereskedelmi felszerelések átdolgozásának – a nedves fürdőszobában megduzzadó betét, a túlméretezett durva nyílásban eltorzuló keret vagy a szabványos panel által áthatolt tűzálló szerelvény mind olyan specifikációs hibák, amelyek javításához a keret teljes eltávolítása szükséges. Ez az útmutató bemutatja, hogyan kell kiválasztani, telepíteni és befejezni gipszkarton hozzáférési panelek először helyesen.

Mik vannak Gipszkarton hozzáférési panelek és hol használják?

A gipszkarton hozzáférési panel — más néven a gipszkarton bejárati ajtó vagy ellenőrző nyílás – egy előre gyártott keret-ajtó szerelvény, amelyet úgy terveztek, hogy a kész gipszkarton felületen belül egy síkban helyezkedjen el. Az ajtólapon a környező falhoz illeszkedő gipsz-, PVC- vagy cementlemez-betét található, így a panel átfesthető, hogy a beépítés után gyakorlatilag láthatatlanná váljon.

A kereskedelmi építésben a legtöbb piacon az építési szabályzat előírja a hozzáférési pontokat, ahol a szolgáltatási infrastruktúra a kész felületek mögött van elrejtve. Lakó- és vendéglátó projektekben a fürdőszoba falaiban a zuhanyszelepek mögött, az álmennyezetek felett, a konyhafalakban pedig a szigetelőszelepek mögött jelennek meg. A kihívás nem az, hogy felszereljünk-e, hanem az adott felülethez és környezethez megfelelő paneltípus kiválasztása a gipszkarton elkészülte előtt.

A gipszkarton hozzáférési panelek típusai : Környezet, nem csak méret szerinti választás

A leghasznosabb módja a választásnak gipszkarton hozzáférési panelek típusai a telepítési környezet és a kivitelezési követelmények függvénye – nem csak a méret. A betétanyag és a keret kialakítása határozza meg, hogy a panel éveken keresztül működik-e, vagy hónapokon belül meghibásodik.

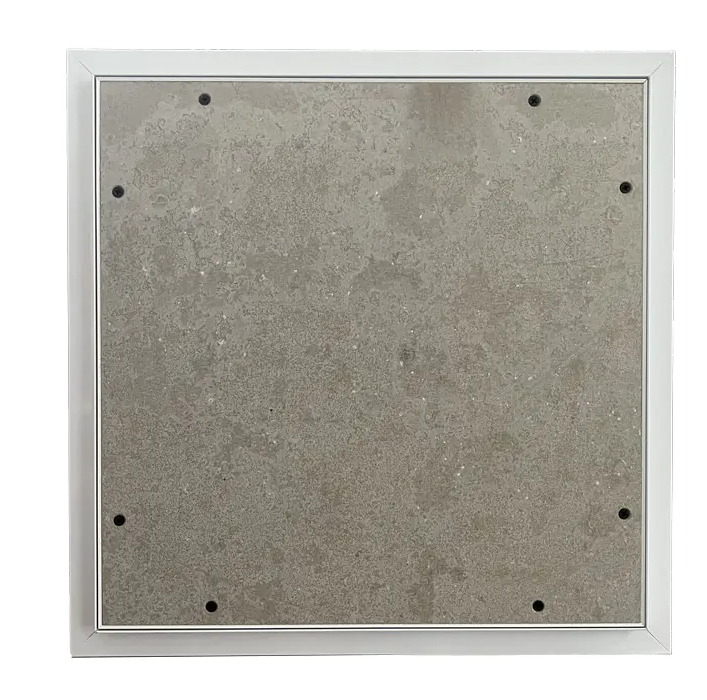

Szabványos gipszbetét panel – száraz belső alkalmazásokhoz

A legszélesebb körben meghatározott típus kereskedelmi irodák, szállodai folyosók és lakófalak számára száraz környezetben. A gipszkarton betétet az ajtólaphoz ragasztják, és a környező falakkal együtt festik – nincs látható keret, nincs vasalat az előlapon, és az ajtó és a keret között 1–2 mm-es kifúvás az egyetlen jele a panel létezésének. A rejtett pattintható zár vagy bütyökkulcsos zár zárva tartja az ajtót látható reteszmechanizmus nélkül. 9 mm, 12 mm, 12,5 mm és 15 mm-es betétvastagságban kapható a szabványos gipszkarton profilokhoz.

Nedvességálló betétes panel – fürdőszobák és párás helyiségek

A szabványos gipszkarton párás környezetben a beszerelést követő hónapokon belül megduzzad, megreped és leválik az ajtólapról. A fürdőszobákban, a kereskedelmi konyhákban, a mosókonyhákban és a nedves helyiségekkel szomszédos falakban nedvességálló gipszbetétre van szükség – ez ugyanaz, mint a környező gipszkartonra. Az alumínium keret eleve korrózióálló; a vasalat rozsdamentes acélnak kell lennie, hogy megakadályozza a csuklópántok megmerevedését tartós páratartalom mellett. A Shunshi alumínium keretes paneljei nedvességálló betéttel, mint pl SA-AP337 , használjon csemperagasztó rendszerekkel kompatibilis cementlemez-betétet csempézett nedves falú alkalmazásokhoz.

PVC betétes panel – magas páratartalmú, festékmentes környezet

Ahol a környező falfelület nem lesz festve – csempés vagy szigetelt falú kereskedelmi konyhák, medencés üzemek helyiségei vagy étkeztetési környezetben – a PVC-lap berakás a megfelelő specifikáció. A gyárilag kidolgozott PVC felület nem igényel festést a beépítés után, így a befejezési időt takaríthatja meg azoknál a projekteknél, ahol a festési ütemezés össze van nyomva. A PVC betétes panelek nem alkalmasak tűzveszélyes szerelvényekhez.

Gyöngyös keretpanel — vakolt vagy hámozott falak

Ha festett gipszkarton helyett gipszből vagy bevonatból készül a fal, a gyöngyös vagy perforált keretpanel lehetővé teszi, hogy a vakolat a keret karimájába kerüljön, ahelyett, hogy a tetejére ülne. Az eredmény egy teljesen rejtett keret a vakolás után – csak az ajtólap látszik. Ez a szabványos előírás a felújított régebbi kereskedelmi épületek beléptető paneljére, ahol a környező bevonat vakolat, és a szabványos lapos karimás panel látható lépcsőt hoz létre a keret szélén.

Tűzálló gipszkarton hozzáférési panel – névleges fali és mennyezeti egységek

Ahol a gipszkarton bejárati ajtó Ha áthatol egy tűzálló falon vagy mennyezeti egységen, a panelnek az adott szerelvénykonstrukciónak megfelelő, tesztelt és tanúsított tűzállósági fokozattal kell rendelkeznie. Az általános értékelések 30, 60, 90 és 120 perc. Szabványos panel beszerelése egy névleges összeállításba kódsértést jelent, amelyet az ellenőrzéskor jeleznek – és a fal elkészülte utáni javítás a teljes keret eltávolítását és cseréjét jelenti. Megrendelés előtt erősítse meg a tűzvédelmi követelményeket a projektmérnökkel.

Biztonsági panel – Kulccsal korlátozott hozzáférés a nyilvános területeken

Szállodákban, kórházakban, iskolákban és kereskedelmi irodákban, ahol a panel nyilvánosan hozzáférhető helyen van felszerelve, a kulccsal ellátott bütykös zár csak az arra jogosult személyek számára korlátozza a hozzáférést. A nyilvános folyosókon található szabványos tolózár vagy csavarhúzó-nyílás panel nem nyújt jelentős védelmet az illetéktelen nyitás ellen. A bütykös kulcsos zárral ellátott acélvázas panelek – mint például a SS-AP210 — biztosítsa a festhető sima felület és a kulcsos hozzáférés megfelelő kombinációját ezekben a környezetekben. A reteszelő mechanizmusokról és azok alkalmazásáról további részletekért lásd a acél hozzáférési panel kulcsos zárvezetővel .

Gipszkarton hozzáférési panelek méretei: Hogyan válasszunk vágás előtt

Hozzáférési panel gipszkartonhoz Az alkalmazások szabványos méretben kaphatók 150 × 150 mm-től 600 × 600 mm-ig. A helyes méretet a panel mögötti karbantartási feladat határozza meg – nem a rendelkezésre álló falfelület. A panelnek elég nagynak kell lennie ahhoz, hogy a kéz és a szerszám működtethesse a mögötte lévő alkatrészt, nem csak akkora, hogy láthassa.

A 300 × 300 mm-es méret a legszélesebb körben rendelt méret kereskedelmi gipszkarton alkalmazásokban. A többszintes projekteknél az egy méret szabványosítása, ahol a karbantartási feladat megengedi, csökkenti a fajlagos költséget, leegyszerűsíti a benyújtási csomagot, és egyetlen csere SKU-t biztosít a létesítményi csapatoknak. A méretválasztási logikának a különböző alkalmazásokon belüli részletes lebontásához lásd a hozzáférési panel méretek útmutatója .

Gipszkarton hozzáférési panel telepítése : A lépések, amelyek meghatározzák az eredményt

Helyes gipszkarton hozzáférési panel installation 30-60 percet vesz igénybe a mechanikai lépések végrehajtása. A száradási idő beszámítása után a befejező folyamat fél napot vesz igénybe. A telepítés során meghozott három döntés határozza meg, hogy az eredmény láthatatlan-e, vagy észrevehetően nem süllyed.

1. A nyílás megjelölése előtt keresse meg a keretet. Használjon csapkeresőt a csapok helyzetének ellenőrzésére, mielőtt eldönti, hová helyezze el a panelt. A durva nyílásnak a csapok közé kell esnie. Ha a közüzemi hozzáférési pont közvetlenül egy csap mögé esik, a panelt kissé át kell helyezni – soha ne vágja át a szerkezeti elemet. Ahol a nyílás a gerendák vagy szegecsek közé esik, oldalsó keret nélkül, vágás előtt szereljen fel vágódeszkákat a csapok közé, hogy a keret szilárd rögzítési pontokat biztosítson.
2. Vágja a keret belső méretére. A gipszkarton durva nyílása megegyezik a belső keretnyílással – nem a névleges panelmérettel. A keret karima mindkét oldalon 20-25 mm-rel átfedi a vágott élt. A névleges panelméretre vágva túl nagy lyuk keletkezik ahhoz, hogy a karima tisztán lefedje. Mindig ellenőrizze a szükséges durva nyitási méretet a termék adatlapjáról az adott telepítendő panelhez.
3. Rögzítse a keretet csavarokkal, ne ragasztóval. A kereskedelemben kapható gipszkarton hozzáférési paneleket gipszkarton csavarokkal rögzítik a keret peremén lévő előre fúrt lyukakon keresztül a környező keretbe – nem ragasztóval. Az öntapadó ragasztás nem elegendő olyan panelhez, amelyet karbantartási terhelés alatt többször nyitnak és zárnak. Ne húzza túl a csavarokat: az alumínium és a könnyű acél keretek túlzott csavarnyomás hatására eltorzulnak, ami az ajtó beszorulását okozza.
4. Tesztelje az ajtó beállítását a befejezés előtt. A keret rögzítése után csukja be az ajtót, és ellenőrizze mind a négy oldalon az egyenetlenséget, mielőtt bármilyen hézagot felhordna. Ez az utolsó pont, ahol a keret helyzete állítható. Az állítható csuklópánttal rendelkező paneleken most állítsa be az igazítást – a befejezés utáni eltolódások kijavításához teljes keret eltávolítása szükséges.
5. Hordja fel a hézagot két vékony tollas rétegben. Minden réteget 100–150 mm-rel a keret peremén túl. Egy vastag réteg látható gerincet hoz létre a tollas szélen. Csiszolja meg a rétegek között, alapozza meg, majd fesse le a betétet a környező fallal együtt. Festés előtt takarja le az ajtó-keret közötti rést és a reteszfelületet, nehogy a festék bezárja az ajtót vagy behatoljon a reteszmechanizmusba.

Mennyezeti felszereléseknél erősen ajánlott egy második személy, aki a panelt támasztja a keret behelyezése során minden 300 × 300 mm-es és nagyobb panel esetén. A 400 × 400 mm-nél nagyobb, a fej fölé szerelt paneleken ellenőrizze, hogy szükség van-e biztonsági kampóra vagy tartókábelre, hogy megakadályozza az ajtó teljesen kinyílását, amikor alulról hozzáférnek hozzá.

Gyakori specifikációs hibák és azok elkerülése

• Szabványos betét nedves helyen. A betét megduzzadását, leválását és az ajtó bekötését eredményezi hónapokon belül. Nedvességálló vagy cementlemez betétet adjon meg bármilyen fürdőszobához, konyhához vagy párás környezethez a rendelési szakasztól kezdve – nem helyettesítőként.
• Inlay vastagság eltérés. A 15 mm-es gipszkarton falba 12 mm-es betét láthatóan süllyesztve helyezkedik el. A fali tábla vastagságát a helyszínen ellenőrizni rendelés előtt. Az ajtólapon lévő betétnek pontosan meg kell egyeznie a környező tábla vastagságával, hogy festés után öblítést érjen el.
• Szabványos panel tűzálló szerelvényben. Kódsértés, amelyet az ellenőrzéskor jeleznek. Megrendelés előtt erősítse meg a tűzvédelmi követelményeket – ne a panel felszerelése és az első ellenőrzés sikertelensége után.
• Vágás névleges méretre a belső keretméret helyett. Olyan durva nyílást hoz létre, amely túl nagy ahhoz, hogy a karima lefedje. Mindig ellenőrizze a szükséges durva nyitási méretet a termék adatlapjáról.
• Festés az ajtó-keret rés felett. Bezárja az ajtót. Festés előtt takarja le a rést, és távolítsa el a maszkolószalagot, mielőtt a festék megszáradna.

Gyakran Ismételt Kérdések

Mi a különbség a gipszkarton hozzáférési panel és a szabványos hozzáférési panel között?

A gipszkarton hozzáférési panel kifejezetten gipszkarton (gipszkarton) felületekre való beépítésre készült – az ajtón gipsz-, PVC- vagy cementlapbetét található, amely a környező felülethez festhető vagy csempézhető. A szabványos hozzáférési panelen sima fém ajtófelület használható, amely a beszerelés után is látható marad. A megkülönböztetés fontos a felületkezelésre érzékeny környezeteknél, ahol a panelnek láthatatlannak kell lennie a befejezés után.

A gipszkarton beléptető panelek beépíthetők a mennyezetbe?

Igen. Gipszkarton hozzáférési panelek falba és mennyezetbe is beépíthetők. Mennyezeti beépítéseknél a keretnek szilárd keretbe kell rögzítenie – akár közvetlenül a gerendákba, akár a köztük elhelyezett szegélylécekbe. A 300 × 300 mm-es és a feletti, fej fölé szerelt paneleken ellenőrizze, hogy van-e megadva biztonsági kampó vagy tartókábel, amely megakadályozza, hogy az ajtó teljesen kinyíljon, amikor alulról hozzáfér. Minden 300 × 300 mm-nél nagyobb mennyezeti beépítéshez ajánlott egy második telepítő a panel alátámasztására a keret behelyezése során.

Hogyan válasszak acél és alumínium gipszkarton hozzáférési panelt?

Az acélpanelek a megfelelő specifikáció a tűzálló szerelvényekhez és a nagy forgalmú, maximális keretmerevséget igénylő alkalmazásokhoz. Az alumínium panelek könnyebbek, eredendően korrózióállóak, és az előnyben részesített választás mennyezeti beépítésekhez, fürdőszoba falakhoz, valamint part menti vagy nedves környezetben, ahol az acél további felületvédelmet igényel. A legtöbb beltéri fali és mennyezeti alkalmazáshoz a kereskedelmi építésben az alumínium a praktikusabb specifikáció. Lásd a teljes alumínium hozzáférési panel kiválasztási útmutató az alkalmazási forgatókönyv szerinti részletes összehasonlításhoz.

Milyen típusú reteszelést kell megadnom egy nyilvános területen lévő gipszkarton hozzáférési panelhez?

A kulccsal ellátott bütykös zár a megfelelő specifikáció mindenhez gipszkarton bejárati ajtó nyilvánosan hozzáférhető folyosón, szállodai vendégszobában, kórházi osztályon vagy iskolai folyosón kell elhelyezni. A rányitható pattintható retesz vagy a csavarhúzó hornyos retesz nem korlátozza a hozzáférést, és csak olyan karbantartási területeken megfelelő, ahol az épület minden lakója jogosult a panel kinyitására. A retesz típusát a specifikáció szakaszában meg kell erősíteni – a rendelés utáni pattintós reteszről bütykös reteszre váltáshoz új panelre van szükség, nem hardvercserére.

Mennyi ideig tart a gipszkarton beléptető panel felszerelése?

A mechanikus szerelés – a keret jelölése, vágása, illesztése és rögzítése – egy szabványos falpanel esetében 30-60 percet vesz igénybe. A befejező folyamat (két réteg fugamassza, szárítás, csiszolás, alapozás és festés) a száradási idő figyelembevételével fél napot ad hozzá. A csúszásmentes mennyezeti szerelések 30-45 perccel hosszabbítják meg a szerkezet előkészítési szakaszát. A csempézett ajtófelülettel rendelkező nedves területeken 24–48 órára van szükség, hogy a ragasztó és a fugázóanyag kikeményedjen, mielőtt az ajtó teljesen működőképessé válik.
