Kör alakú acél panelek: méretezés, telepítés és kiválasztása a specifikációkhoz

A legtöbb karbantartási nyílás négyzet alakú, de a mögöttük lévő üregek nem. A csatornák körkörös utakat követnek, a betonlapok körbe vannak burkolva, és sok üzemi helyiségnek ívelt falfelülete van, amelyhez egy téglalap alakú panel egyszerűen nem illeszkedik. A kör alakú acél hozzáférési panel a közvetlen válasz arra a geometriai eltérésre. Tiszta, zárt nyílást biztosít, amely a környező mennyezet vagy fal torzítása nélkül nyitható és zárható. A valódi vásárlási döntés nem maga a forma, hanem az átmérő, a keret kialakítása, a retesz típusa, és az, hogy a panel hogyan illeszkedik a környező felületbe. Ennek a négy részletnek a félreértése általában egy második látogatást jelent a helyszínre, egy nem működő nyílást vagy egy látható rést, amely javításra szorul.

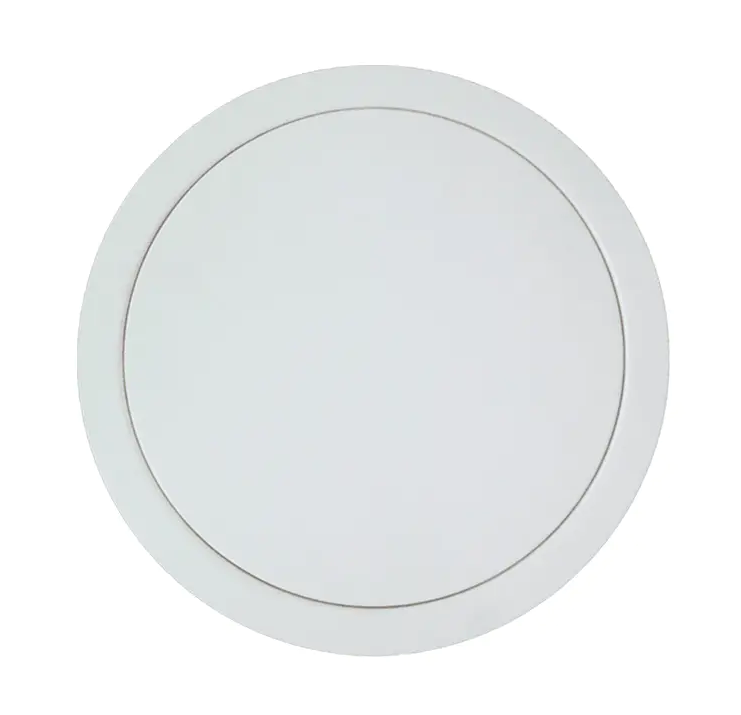

Kör alakú acél panel a mennyezet és a gipszkarton karbantartásához Ez a kerek panel a kör alakú csatornákhoz és nyílásokhoz igazodik, csökkentve az átmeneti munkát. A porszórt felület és a tömítőcsíkok tiszta, zárt nyílást biztosítanak. Termék megtekintése →

Miért érdemes kör alakú acélpanelt téglalap helyett?

A kör alakú nyílás egyenletesen osztja el a terhelést a kerülete mentén, tisztán elkerülve a feszültségkoncentrációkat, amelyek a téglalap alakú kivágások 90 fokos sarkainál alakulnak ki. Mennyezetben ez azt jelenti, hogy a panel kevésbé valószínű, hogy hajszálrepedéseket okoz a gipszkartonban, ahogy az épület leülepszik. A cső- vagy csőburkolatokban a kerek panel csökkenti az átmenethez szükséges munka mennyiségét, mivel természetesen illeszkedik ahhoz a körhöz, amelyhez hozzá kell férni.

Az alkalmazási tartomány túlmutat a mennyezeteken. A pincékben a korróziónak kitett szolgáltatások, az üzemi helyiségek szelepdobozai és a falak mögötti hulladékvezetékek egyaránt előnyösek egy kör alakú hozzáférési pontnak köszönhetően, amely tömítéssel lezárható. A kerek geometria megkönnyíti a körbefestést és vakolást is, mivel a vágott élnek nincs kemény szöge az előkészítéshez.

Az acél előnye

Az acél az alapértelmezett anyagválasztás, amikor a panel ismétlődő fizikai érintkezésbe kerül. A hidegen hengerelt acélajtó jobban megőrzi alakját, mint a lágyötvözet, és egyenletesebben tartja meg a csavarokat. A porszórt vagy horganyzott bevonat védi az acélt az üzemi helyiségekben, pincékben és közüzemi aknákban előforduló nedves és poros környezetben. Extra erős igénybevétel esetén a nagy teherbírású horganyzott hozzáférési panel növeli az ajtó vastagságát és egy megerősített keretet, amely ellenáll a terhelés alatti torzulásoknak.

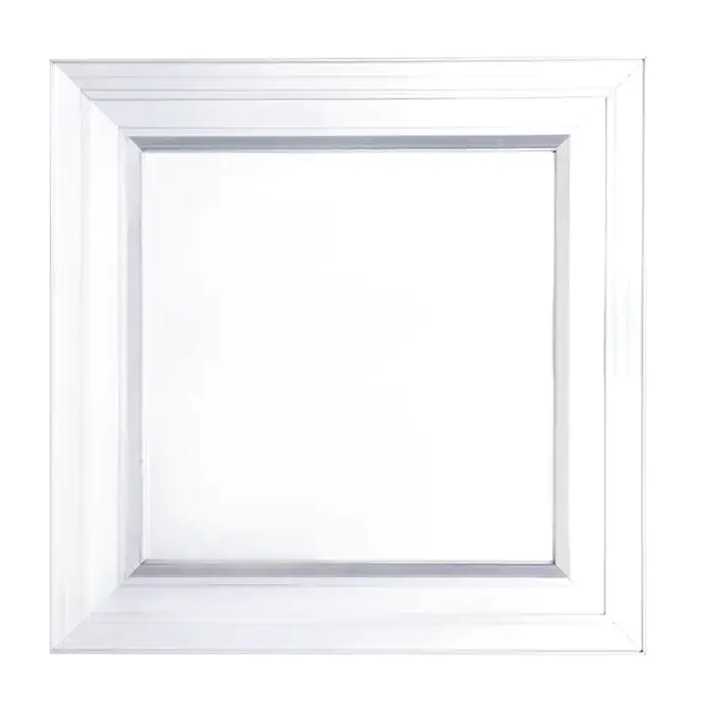

Nagy teherbírású horganyzott acél hozzáférési panel nehéz környezetekhez A 2 mm-es horganyzott acélból készült panel ellenáll a korróziónak és a deformációnak, így alkalmas a gyakori hozzáférésre az üzemi helyiségekben, pincékben és aknákban. Termék megtekintése →

Megrendelés előtt ellenőrizni kell a legfontosabb jellemzőket

Három érték határoz meg egy kör alakú hozzáférési panelt: névleges átmérő, keretstílus és retesz típusa. A névleges átmérő a gyártó által megadott panelméret, míg a környező aljzatba vágott durva nyílás általában valamivel nagyobb. Mindig ellenőrizze a gyártó által javasolt nyitási méreteket, ne bízzon egyedül a címkében. Ebben egy hasznos hivatkozás található hozzáférési panel méretének és méretének útmutatója .

A táblázat a tipikus rögzítési pontokat mutatja, de a tényleges durva nyitási tűrés egy specifikáció részlete. A gyöngyös keret szélesebb vágást rejt, míg a sík keret tisztább élt és pontosabb nyílást igényel. Ha a durva nyílás túl nagy, a keret nem ül egy síkban, és a retesz beszorulhat. Ha a durva nyílás túl kicsi, a keret széle nem takaródik el, és látható rés marad. Ha gipszkartonnal vagy vakolattal dolgozik, tekintse át a javasolt előkészítési eljárást ebben gipsz és vakolat beépítési útmutató mielőtt vágnád.

A hosszú távú teljesítményt befolyásoló döntések keretezése, rögzítése és befejezése

Keret stílusok

A keret határozza meg, hogy egy panel milyen gyorsan tűnik el a felületben. A gyöngyös vagy karimás keret a legtöbb mennyezeti alkalmazásnál lefedi a vágott élt, és jól tűri az enyhén szabálytalan vágásokat. A süllyesztett keret szinte sík felületet biztosít a gipszkartonban, de gondosabb keretezést és kikészítést igényel. Csökkenti a látható fém mennyiségét is, ami fontos kórházakban és szállodákban, ahol a felületnek folyamatosnak kell lennie. A felületre szerelhető keret a gyors utólagos felszerelés, bár a faltól távolabb áll, és kevésbé alkalmas ott, ahol az esztétikum számít.

Retesz típusok

A reteszkiválasztás szabályozza, hogy ki férhet hozzá könnyen a térhez. A nyomóreteszek ideálisak a rutin karbantartáshoz, ahol nincs szükség kulcsra. Alulról kampóval vagy alátéttel nyitható mennyezeti paneleken is jól működnek. A kulcsos zárak védik a nyilvános helyeket, például szállodákat, kórházakat és bevásárlóközpontokat. A költségvetési zárak elfogadhatók a csővezetékek ritka ellenőrzéséhez, de nem nyújtanak valódi biztonságot. A kör alakú panelek esetében egyes reteszkialakításokat az ajtó íve korlátoz, ezért a specifikáció véglegesítése előtt ellenőrizze a termék reteszlehetőségeit.

Felületkezelés

A belső panelek szabványa a porszórt acél, és széles színválasztékban kapható. A horganyzott vagy horganyzott acél megfelelőbb, ha nedvesség van jelen. Füstvédelmi vagy tűzvédelmi alkalmazásoknál a felületnek meg kell egyeznie a rendszer tesztelt konfigurációjával, mivel a nem jóváhagyott bevonat befolyásolhatja a panel teljesítményét hő hatására.

Tűzálló körpanelek: mit kell ellenőrizni

A tűzálló kör alakú acél panel törvényes specifikáció, de körpanelként kell tesztelni. Téglalap alakú paneleknél nem szabad tűzállósági besorolást venni, és azt feltételezni, hogy ugyanez vonatkozik a kerek termékre is. Kérje a tűzvizsgálati jegyzőkönyvet, jegyezze fel a fali vagy mennyezeti szerelvényt, amelyben tesztelték, és erősítse meg a vizsgált átmérőt. Ha a vizsgálati jegyzőkönyvben csak 300 mm szerepel, és Önnek 450 mm-re van szüksége, előfordulhat, hogy a tanúsítvány nem terjed ki az Ön méretére.

Egészségügyi és szállodai projektekben gyakran van szükség tűzálló panelekre a folyosók falaiban és az aknamennyezetekben. Egy tűzálló acél panel a tűzálló acél hozzáférési panel általában tűzálló lappal, nehezebb mérőkerettel és nyomás alatt zárva maradó retesszel készül. Ha projektje meghatározott tűzvédelmi teljesítményt igényel, adja meg a vizsgálati szabványt, és ne hagyatkozzon általános termékleírásra. A tűzvédelmi kódokhoz gyakran egyértelmű jelre van szükség, amely jelzi a panel minősítését, ezért tervezzen öntapadó címkét vagy kis táblát.

Tűzveszélyes hozzáférési panel fali és mennyezeti alkalmazásokhoz Az 5 mm-es horganyzott kerettel és rugós retesszel tervezett panel megfelel a folyosók és aknák tűzbiztonsági követelményeinek, megfelelő telepítést és egyértelmű címkézést igényel. Termék megtekintése →

Beépítés gipszkartonba, vakolatba és álmennyezetbe

A megfelelő telepítés az, ami elválasztja a funkcionális hozzáférési panelt a visszatérő problémáktól. A sorrend egyszerű:

1. Jelölje be a nyílás közepét és átmérőjét az aljzaton.
2. Vágja ki a lyukat a panel átmérőjének megfelelő lyukfűrésszel vagy pengével.
3. Távolítsa el a laza törmeléket, és ellenőrizze a nyílást a hézag szempontjából.
4. Helyezze be a panel keretét, és ellenőrizze a szintet és a meredekséget.
5. Rögzítse a keretet az aljzathoz a mellékelt csavarfuratokkal.
6. Zárja le a kerületet jóváhagyott tömítőanyaggal, ha a tér légtömörséget vagy nedvességszabályozást igényel.
7. Tesztelje az ajtót, a reteszt és a zsanért, mielőtt befejezné a környező felületkezelést.

Minden lépés számít. A túl szoros rögzítés eltorzíthatja a vékony acélkeretet; a túl laza levelek játszanak az ajtóban. Álmennyezeteknél szereljen fel merev támasztékot a panel mögé. A mennyezeti csempe önmagában nem bírja el az acélpanel súlyát, és a csak a csempéhez csavarozott panel hónapokon belül megereszkedik és rosszul illeszkedik. Ezt a lépést gyakran figyelmen kívül hagyják, pedig ez az, amely leggyakrabban garanciális felhívást okoz.

Ha a panel víznek vagy páralecsapódásnak van kitéve, vigyen fel jóváhagyott tömítőanyagot a keret szélére. Ez megakadályozza a nedves levegő bejutását az üregbe, és megvédi az acélt a korróziótól. Az egészségügyi helyiségekben lévő panelek számára előnyös az ajtón található zárt cellás tömítés, amely csökkenti a légszivárgást és segít visszatartani a szagokat.

Beszerzési szempontok nagykereskedők és specifikátorok számára

Ha kör alakú acél hozzáférési paneleket vásárol egy projekthez vagy egy elosztási készlethez, ellenőrizze írásban a következő adatokat:

• Anyagleírás: hidegen hengerelt acél, horganyzott acél vagy rozsdamentes acél.
• Ajtóvastagság: 1,0 mm szabványos; 1,2 mm nagy teherbírású.
• Bevonat: porszórt színű, horganyzott vagy csupasz acél.
• Retesz típusa és csuklópánt konfigurációja, beleértve a nyitási irányt.
• Aljzatkompatibilitás: gipszkarton, vakolat, falazat vagy álmennyezet.
• Minimális rendelési mennyiség, átfutási idő és elfogadott tűréshatárok.

Ezek írásos specifikációba foglalása lehetővé teszi az árajánlatok egyenlő alapon történő összehasonlítását. A nagykereskedelmi vásárlók a konténerrendelés leadása előtt kérjenek fizikai mintákat. Ellenőrizze a hegesztési varrat a kereten, zárja be és nyissa ki néhányszor az ajtót, és hasonlítsa össze a megadott durva nyílásméreteket a tényleges panellel. Egy világos minőség-ellenőrzési szabványt kiadó gyárat könnyebb felelősségre vonni, mint azt, amelyik csak katalógust küld.

Ha egy projekthez egyedi átmérőre van szükség, a lekötés előtt ellenőrizze a gyártó szerszámtartományát. Egy kialakult kör alakú panelsorral rendelkező gyár általában viszonylag rövid átfutási idővel képes kezelni egy adott átmérőt. Ha az átmérő szokatlan, kérdezze meg a minimális rendelési mennyiséget, mert előfordulhat, hogy a szerszámköltséget meg kell osztani a rendelésen.

A legjobb kör alakú acél hozzáférési panel nem a legnagyobb átmérőjű vagy a legkidolgozottabb retesz. Ez az, amelyik megfelel a nyílásnak, az anyagnak, amelybe belevág, és az embereknek, akik használni fogják. Ellenőrizze a tesztelt tűzállóságot, erősítse meg a pontos vágási méreteket, és rendeljen egy komoly ajtót, amely az épület átadása után is megtartja alakját.
