TELJES ÉS HASZNOS ÚTMUTATÓ A GIPSZFALOK HOZZÁFÉRÉSI PANEL TÍPUSAIHOZ ÉS A TELEPÍTÉSI LÉPÉSEKHEZ

Mi az a gipszkarton hozzáférési panel, és miért számít?

A gipszkarton hozzáférési panel egy kivehető vagy csuklós ajtó, amely a gipszkarton falba vagy mennyezetbe süllyesztve van, és használható nyílást biztosít a vízvezeték-elzárókhoz, elektromos csatlakozódobozokhoz, HVAC csappantyúkhoz vagy szerkezeti elemekhez anélkül, hogy minden alkalommal átvágná a kész gipszkartont. A megfelelő paneltípus kiválasztása és az első alkalommal történő helyes felszerelése több órányi javítási munkát takarít meg, és megelőzi a költséges gipszkarton károkat minden későbbi szervizhívásnál.

Iparági becslések szerint rosszul elhelyezett vagy rossz méretű hozzáférési panel szolgáltatáslátogatásonként átlagosan 2–4 órás kármentesítési munkát ad hozzá. Ez az útmutató lefedi az összes főbb panelkategóriát, a kritikus méretezési és keretezési szabályokat, valamint egy teljes telepítési áttekintést, így a vállalkozók és a barkácsolók egyszer meg tudják oldani.

A gipszkarton hozzáférési panelek fő típusai

A legfontosabb döntés annak meghatározása, hogy melyik paneltípus illik a projektjéhez. A rossz választás hézagokhoz, zörgéshez, kódhibákhoz vagy olyan panelekhez vezet, amelyeket szűk helyen egyszerűen nem lehet kinyitni.

Szabványos gipszkarton gyöngy-karima panelek

Ezek a leggyakoribb lakossági panelek. A gipszkarton peremmel ellátott fém vagy műanyag keretet egy keretezett durva nyílásba helyezik, és maga az ajtó is fogad gipszkarton betétet, így a panel zökkenőmentesen beleolvad a környező falba. A tipikus méretek 6 × 6 hüvelyktől 24 × 24 hüvelykig terjednek. Leginkább olyan falakhoz és mennyezetekhez illenek, amelyeket beszerelés után festenek, és szinte láthatatlan felületet eredményeznek.

Süllyesztett hozzáférési panelek (csavarhúzó-retesz)

A süllyesztett panelek tömör fém vagy műanyag ajtóval rendelkeznek, amely pontosan egy szintben van a falfelülettel. Egy negyed fordulatú csavarhúzó retesz tartja zárva az ajtót. Ezek gyakoriak kereskedelmi épületekben, háztartási helyiségekben és gépészeti terekben, ahol a láthatatlan felület kevésbé fontos, mint a gyors, szerszámokkal hozzáférhető belépés. A szabványos kereskedelmi méretek tartalmazzák 12×12, 14×14 és 16×16 hüvelyk , bár az egyedi méretek széles körben elérhetők.

Tűzálló hozzáférési panelek

A kód megköveteli, ha egy hozzáférési nyílás áthatol egy tűzálló falon vagy mennyezeten – például egy többlakásos épületben vagy kereskedelmi épületben egy 1 vagy 2 órás névleges folyosófalon. Ezek a panelek UL jelöléssel rendelkeznek (például UL 10B vagy UL 10C), és jellemzően 20-as vagy nehezebb acélszerkezetet használnak duzzadó tömítésekkel. Nem minősített panel használata tűzveszélyes összeállításban a kód megszegését jelenti, ami sikertelen ellenőrzésekhez és felelősségvállaláshoz vezethet.

Szigetelt hozzáférési panelek

Külső falakban, padlásnyílásokban és mászóterű mennyezetekben használható, ahol a hőteljesítmény számít. Egy szigetelt mag (általában merev poliizocianurát vagy EPS hab) van az ajtólaphoz ragasztva. A minőségi szigetelt panelek R-10 és R-20 közötti R-értéket érnek el , segít megőrizni az épületburok integritását. Keressen olyan paneleket, amelyek kerülete mentén folyamatos tömítéssel vannak ellátva, hogy megakadályozzák a levegő beszivárgását.

Gipsz-stop (sárba beépíthető) panelek

Ragasztott gipszkarton helyett furnér vakolathoz vagy bevonatos bevonatokhoz tervezték. A keretnek szélesebb visszatérő lába van, amely vakolatesztrichként működik. A vakolás után csak egy finom hajszál fedi fel a panel kerületét. Ezek a megfelelő választások olyan történelmi felújítási projektekhez, amelyek nedves vakolatrendszereket használnak.

Kivehető panelrendszerek

Egyes alkalmazásokban – különösen süllyesztett mennyezetek felett vagy mechanikus aljzatokban – előnyösebb a teljesen eltávolítható, zsanér nélküli panel. Ezek a panelek csíptetővel vagy súrlódással illeszkednek a keretbe, és teljesen kiemelhetők, lehetővé téve a nagy berendezések vagy csövek átvezetését a nyíláson. Gyakoriak az ipari és vendéglátóipari építőiparban.

Hozzáférési panelek lezárása

Az elektromos paneleket, gázelzárókat vagy érzékeny kezelőszerveket tartalmazó nyilvános területeken lévő panelek esetében kulcsos zárhenger vagy lakatzár van beépítve az ajtóba. A legtöbb építési szabályzat zárpaneleket ír elő a nyilvánosság számára hozzáférhető elektromos szekrényekhez. A cilinderzár opciók közé tartoznak a szabványos kulcsos vagy Best/Falcon cserélhető magok a mesterkulcsos rendszerekhez.

A hozzáférési panel mérete és a keretezési követelmények

A megfelelő durva nyílásméret és a tömör keret nem alku tárgya. Az alulméretezett vagy nem négyzet alakú keretben elhelyezett panel soha nem záródik laposan vagy záródik le megfelelően.

Hogyan határozzuk meg a megfelelő panelméretet

A hozzáférési nyílásnak elég nagynak kell lennie ahhoz, hogy az ember karja – vagy ideális esetben felsőteste – elérje a legmélyebb szervizelhető alkatrészt. Gyakorlati szabályként:

• Szelep vagy elzáró hozzáférés (egy szelep): Minimum 12×12 hüvelyk
• Az elektromos csatlakozódobozhoz való hozzáférés: Minimum 14×14 hüvelyk per NEC 314.29
• Vízvezeték-tisztítás vagy csapda hozzáférés: Minimum 18×18 hüvelyk
• Teljes test belépés (kúszórés nyílás): Minimum 22×30 hüvelyk IRC R408.4 szerint

Mindig ellenőrizze a helyi kódmódosításokat, mivel egyes joghatóságok nagyobb minimális méreteket írnak elő.

A durva nyílás keretezése

A durva nyílást kettős fejlécekkel és küszöblemezekkel kell keretezni, ha két csap közé esik, vagy nyomorék csapokkal és blokkolással, ha megszakítja az egyetlen csapsort. A durva nyílásnak ¼ hüvelykkel és ½ hüvelykkel nagyobbnak kell lennie, mint a panel felsorolt durva nyílásmérete mindkét oldalon, hogy lehetővé tegye a szint és a dőlésszög beállítását. Használjon vízszintes és négyzet alakú keretet minden keretelemen – az akár 1/8 hüvelykes merevlemezből kihelyezett panelkeret bezáráskor megtapad.

A csap- és gerendatávolság szempontjai

A szabványos 16 hüvelykes középső keretbe akár 14 hüvelyk széles panelek is beleférnek további keretezés nélkül. A 24 hüvelykes középső keretezéshez akár 22 hüvelyk széles panelek is elférnek egyetlen rekeszben. Az egyetlen rekesznél szélesebb panelekhez kétoldalas keretelemek szükségesek a fal szerkezeti épségének megőrzése érdekében.

A telepítéshez szükséges eszközök és anyagok

Ha mindent összegyűjt a kezdés előtt, megakadályozza a munka közbeni kirándulásokat a hardverboltba, és hatékonyan tartja a munkát.

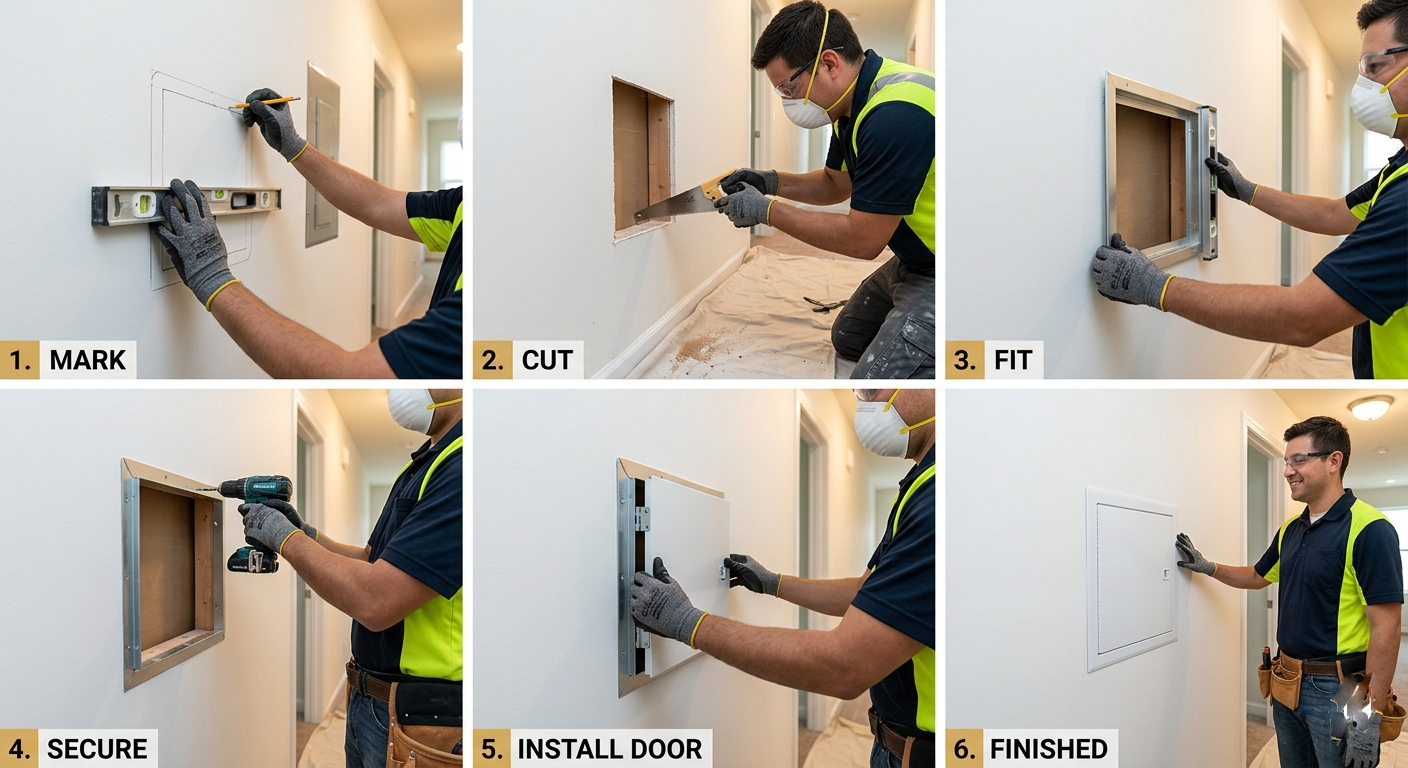

Lépésről lépésre gipszkarton hozzáférési panel telepítése

Kövesse ezeket a lépéseket egymás után. Az előre ugrás – különösen az elrendezés és a keretezés terén – a hibás panelek és a visszahívások fő oka.

1. lépés: Keresse meg a Segédprogramokat, és jelölje meg a nyílást

Használjon csapkeresőt és érintésmentes feszültségvizsgálót annak ellenőrzésére, hogy a tervezett vágási zónán nem futnak át feszültség alatt álló vezetékek, csövek vagy csatornák. Jelölje meg a célelem közepét, majd ceruzával és keretező négyzet segítségével jelölje ki a durva nyílásméreteket. Vágás előtt kétszer ellenőrizze a méréseket. Veszélyes és költséges a feszültség alatti vezetékekbe vagy rézvezetékekbe történő vágás.

2. lépés: keretezze be a nyílást

Ha a nyílás egy meglévő szegrekeszbe esik, először vágja ki a gipszkartont abban a résben (cserélje ki a panelre). Szereljen be vízszintes blokkolást – jellemzően 2 × 4-es fűrészárut – a tervezett nyílás tetejére és aljára, szögelve vagy csavarozva az oldalsó csapok közé. Ha a panel egynél több csaprekeszre nyúlik át, adjon hozzá egy királycsapot és egy trimmer csapot mindkét oldalára, és szereljen fel dupla fejlécet felül és alul. Minden keretelemnek egy síkban kell lennie a meglévő csapok felületével így a panelkeret laposan ül.

3. lépés: Vágja le a gipszkartont

Vágja át a gipszkartont az elrendezési vonalak mentén egy segédkéssel, majd vágja át dörzsfűrésszel vagy oszcilláló szerszámmal. Tartsa szorosan a pengét a kerethez, hogy tiszta, alátámasztott élt kapjon. Távolítsa el a vágott darabot. Ha a nyílás oldalai mentén a gipszkarton széle nincs alátámasztva (mögötte nincs csap), adjon hozzá egy 2 × 4-es hátlapot, hogy a panel keretébe legyen valami rögzíthető.

4. lépés: Állítsa be a panel keretét

Csúsztassa a panel keretét a nyílásba. Peremperemes panelek esetén a karima minden oldalról ¾ hüvelykkel átfedi a gipszkarton felületét. Ellenőrizze a keret vízszintességét és dőlését – szükség esetén állítsa be az alátéteket. Rögzítse a keretet az előre fúrt lyukakon keresztül a keretbe a mellékelt csavarokkal ill 1-5/8 hüvelykes gipszkarton csavarok legfeljebb 8 hüvelykes távolságban . Ne húzza meg túlságosan a műanyag keretek csavarjait, mert ez meghajolja a keretet, és megakadályozza az ajtó síkba csukódását.

5. lépés: szalag és befejezés (peremes karimás panelek)

Vigyen fel vékony réteg univerzális hézaganyagot a gyöngyperemre, minden sarkon hálószalagot ágyazva. A láthatatlan átmenet érdekében 6-8 hüvelykkel a karima szélén túl tolja a keveréket. Vigyen fel egy második réteget, miután az első teljesen megszárad (általában 24 óra). Alapozás előtt enyhén csiszolja meg 120-as szemcseméretű. Három vékony réteg mindig laposabb eredményt ad, mint egy vastag réteg.

6. lépés: Alapozza be, festse be és telepítse az ajtóbetétet

A kész gipszkarton és a karima területét festés előtt alapozza le PVA gipszkarton alapozóval. Gipszkarton betétes ajtóval rendelkező panelek esetén vágjon le egy ½ hüvelykes gipszkarton darabot, hogy illeszkedjen az ajtókeret mélyedéséhez, rögzítse a mellékelt kapcsokkal vagy ragasztóval, és fejezze be a betét felületét, hogy illeszkedjen a falhoz. Akassza fel az ajtót a zsanérjaira, vagy helyezze be a keretébe, és ellenőrizze a retesz zökkenőmentes működését. Az ajtólapnak a környező falfelülettől 1/16 hüvelyken belül kell lennie — minden további rés látható, és keretezési vagy telepítési hibára utal.

Tűzveszélyes panel telepítés: További kódkövetelmények

A tűzálló hozzáférési panel felszerelése a szabványos telepítésen túl további lépésekkel jár. Az UL beépítési utasítások pontos be nem tartása érvényteleníti a teljes falszerkezet felsorolását és tűzállóságát.

• Csak az UL termék beszerelési útmutatójában meghatározott típusú és mennyiségű rögzítőelemet használja – a csere nem megengedett.
• Vigyen fel duzzadó tömítőanyagot vagy tűzálló tömítőanyagot a keret teljes kerületére, ahol az érintkezik a gipszkartonnal, a felsorolás utasításai szerint.
• Ne vágja le a panel ajtaját vagy keretét – bármilyen helyszíni módosítás érvényteleníti a listát.
• Ha a helyi kód előírja, címkézze fel a panelt az UL-jegyzékszámmal és a tűzállósági besorolással.
• Dokumentálja a panel beépítését (modell, UL szám, hely) az épület tűzállósági nyilvántartásához.

A legtöbb joghatóság követi az IBC 716. szakaszát a tűzveszélyes hozzáférési panelekre vonatkozóan. Mindig egyeztessen az illetékes hatósággal (AHJ), mielőtt egy névleges szerelvénybe telepítené.

Gyakori telepítési hibák és azok elkerülése

Választás fém és műanyag panelkeretek között

Mindkét anyag jól működik a megfelelő alkalmazásban. A döntést a terhelés, a környezet és a kivitel minőségi követelményei határozzák meg.

Acél és horganyzott fém keretek

Az acélvázak a kereskedelmi, tűzálló és nagy forgalmú alkalmazások professzionális szabványai. A 16-os hidegen hengerelt acél hajlítás nélkül kezeli az esetleges ütközéseket. A horganyzott vagy porszórt felületek ellenállnak a korróziónak nedves környezetben, például zuhanyfalak mögött vagy gépészeti helyiségekben. A fémkeretek megbízhatóbban fogadják a gipszkarton horgonyokat is, ha a keret eltolódásához rögzítési pontra van szükség.

Műanyag (ABS) keretek

Az ABS műanyag panelek könnyebbek, olcsóbbak és nem rozsdásodnak – így alkalmasak magas páratartalmú lakossági alkalmazásokhoz, például fürdőszobákhoz és mosókonyhákhoz. Nem alkalmasak 12 × 12 hüvelyknél nagyobb tűzálló szerelvényekhez vagy mennyezetekhez az alacsonyabb szerkezeti merevség miatt. A műanyag keretek egyszerűbbek egyszemélyes felszereléshez, mivel lényegesen kisebbek, mint az egyenértékű acél panelek.

A mennyezeti hozzáférési panel jellemzői

A mennyezeti beépítések ugyanazokat az alapvető lépéseket követik, mint a falpanelek, de egyedi kihívások elé állítanak: a gravitáció Ön ellen dolgozik, és a panelnek évtizedeken keresztül megbízhatóan el kell viselnie saját súlyát.

• Mindig használjon zsanér-ütköző mechanizmust mennyezeti paneleken, hogy az ajtó ne essen ki 90 foknál nagyobb szögben, és ne feszítse meg a zsanért.
• 16 × 16 hüvelyknél nagyobb mennyezeti panelek esetén használjon mennyezeti használatra alkalmas acélkeretet – a műanyag keretek nem megfelelőek.
• Szereljen fel egy folytonos akusztikus tömítőanyagot a panelkeret és a mennyezeti gipszkarton közé a hangerős összeállítású panelekhez.
• 14 × 14 hüvelyknél nagyobb panelekhez használjon két embert – egyet a tartáshoz, egyet a rögzítéshez.
• A tetőtéri bejárati nyílásokhoz az IRC minimumot igényel R-30 szigetelési érték a nyílás felett a 3-as és magasabb klímazónában.

Karbantartás és hosszú távú gondozás

A megfelelően felszerelt gipszkarton hozzáférési panel minimális karbantartást igényel, de egy gyors éves ellenőrzés megakadályozza, hogy a kis problémák költséges problémákká váljanak.

• Évente ellenőrizze a zsanércsapokat és a reteszelő mechanizmusokat; kenjen be egy csepp gépolajat, ha a zsanérok merevnek érzik magukat.
• Ellenőrizze a szigetelt és tűzálló panelek kerületi tömítését repedések vagy kompressziós veszteség szempontjából; cserélje ki a duzzadó vagy habszivacs tömítéseket 10 évente, vagy ha láthatóan elhasználódott.
• Bármilyen szoba újrafestés után festse át az ajtólapot a környező fal színével, hogy megőrizze az egyenetlen megjelenést.
• Soha ne fesse be a panelt. Ha az ajtót véletlenül a kerethez festették, a retesz erőltetése előtt használjon kést a festékvonal bevágásához.
• A panel mögötti vízvezeték- vagy villanyszerelési munkák elvégzése előtt győződjön meg arról, hogy az ajtó még mindig vízszintesen záródik, és a retesz tisztán bepattan, mielőtt befejezné a munkát.

Gyorsreferencia: A panel típusának kiválasztása alkalmazás szerint
